苏州协纬科技股份有限公司

秉持協緯”共享資源、共创未来”的宗旨，藉由多年電源產品生產技術及製造经验，並整合自动化设备廠商資源提供電源相關產業所需要的自動化解決方案，及整合製造資訊智能化管理服务協助客戶打造自動化智能工廠，共同提升產業競爭力。

P Series /系列 R Series /系列 W Series /系列 E Series /系列 D Series /系列 CE Series /系列 CP Series /系列

高速异形插件机系列

灌封胶/白胶解决方案电气测试解决方案老化节能解决方案锁螺丝解决方案包装一体机解决方案

SMT解决方案

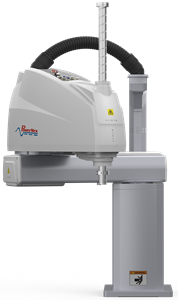

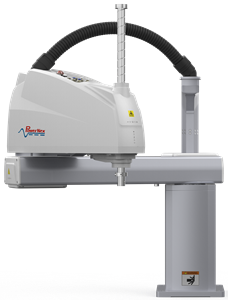

SCARA 工业机器人 > P Series /系列- 桌面型安装

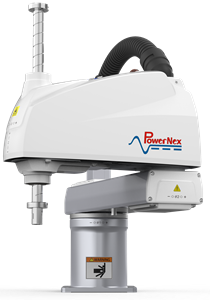

P3 series /系列

●负载 : 额定1kg / 最大3kg
●工作范围臂长 : 400mm (可提供臂长的灵活定制) Z轴行程150mm

●重复定位精度 :	±0.01mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : P3-401S (臂长 : 400mm)

P6 series /系列

●负载 : 额定2kg / 最大6kg
●工作范围臂长 : 500/600/700mm (可提供臂长的灵活定制) Z轴行程200mm

●重复定位精度 :	±0.02mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : P6-502S (臂长 : 500mm) , P6-602S (臂长 : 600mm) , P6-702S (臂长 : 700mm)

P10 series /系列

●负载 : 额定5kg / 最大10kg
●工作范围臂长 : 600/700/800mm (可提供臂长的灵活定制) Z轴行程200/300mm

●重复定位精度 :	±0.025mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : P10-602S/603S (臂长 : 600mm) , P10-702S/703S (臂长 : 700mm) , P10-802/803S (臂长 : 800mm)

P20 series /系列

●负载 : 额定10kg / 最大20kg
●工作范围臂长 : 800/900/1000mm (可提供臂长的灵活定制) Z轴行程420mm

●重复定位精度 :	±0.025mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : P20-804S (臂长 : 800mm) , P20-904S (臂长 : 900mm) , P20-1004S (臂长 : 1000mm)

P40 series /系列

●负载 : 额定20kg / 最大40kg
●工作范围臂长 : 800/900/1000mm (可提供臂长的灵活定制) Z轴行程420mm

●重复定位精度 :	±0.025mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : P40-804S (臂长 : 800mm) , P40-904S (臂长 : 900mm) , P40-1004S (臂长 : 1000mm)

SCARA 工业机器人 > R Series /系列- ±360°桌面型安装

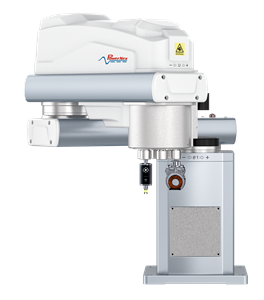

R6 series /系列

●负载 : 额定2kg / 最大6kg
●工作范围臂长 : 500/600/700mm (可提供臂长的灵活定制) Z轴行程200mm

●重复定位精度 :	±0.02mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : R6-502S (臂长 : 500mm) , R6-602S (臂长 : 600mm) , R6-702S (臂长 : 700mm)

SCARA 工业机器人 > W Series /系列 - 侧壁/吊顶安装

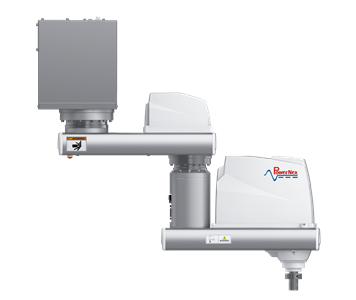

W6 series /系列

●负载 : 额定2kg / 最大6kg
●工作范围臂长 : 500/600/700mm (可提供臂长的灵活定制) Z轴行程200mm

●重复定位精度 :	±0.02mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : W6-502S (臂长 : 500mm) , W6-602S (臂长 : 600mm) , W6-702S (臂长 : 700mm)

SCARA 工业机器人 > E Series /系列 - 吊顶安装 360° 无盲点

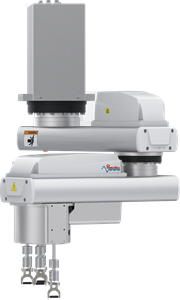

E4 series /系列

●负载 : 额定1kg / 最大4kg
●工作范围臂长 : 400/550mm (可提供臂长的灵活定制) Z轴行程130mm

●重复定位精度 :	±0.01mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : E4-401S (臂长 : 400mm) , E4-551S (臂长 : 550mm)

E10 series /系列

●负载 : 额定5kg / 最大10kg
●工作范围臂长 : 550mm (可提供臂长的灵活定制) Z轴行程100mm

●重复定位精度 :	±0.025mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : E10-551S (臂长 : 550mm)

SCARA 工业机器人 > D Series /系列- 双臂吊装

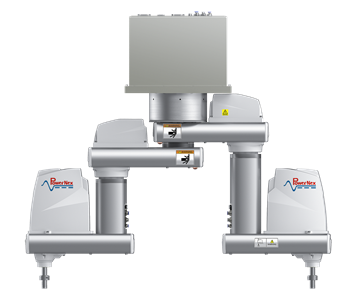

D4 series /系列

●负载 : 额定1kg / 最大4kg
●工作范围臂长 : 400mm (可提供臂长的灵活定制) Z轴行程130mm

●重复定位精度 :	±0.01mm	±0.01mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : D4-401S (臂长 : 400mm)

SCARA 工业机器人 > CE Series /系列- 吊装末端一体化

CE series /系列

●负载 : 额定5kg / 最大10kg
●工作范围臂长 : 600mm (可提供臂长的灵活定制) Z轴行程40mm

●重复定位精度 :	±0.02mm	±0.02mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : CE-600S (臂长 : 600mm)

SCARA 工业机器人 > CP Series /系列- 桌面型末端一体化

CP series /系列

●负载 : 额定5kg / 最大10kg
●工作范围臂长 : 600mm (可提供臂长的灵活定制) Z轴行程40mm

●重复定位精度 :	±0.02mm	±0.02mm	±0.01°
●重复定位精度 :	平面坐标	Z 轴坐标	旋转角度

产品规格书 : CP-650S (臂长 : 650mm)

异形插件机 > 高速异形插件机系列-

高速异形插件机 680 / 680XL

●PCB板 - 尺寸 410400/800400mm / 厚度 : 0.8-5mm / 重量 : Max.6kg / 夹边宽度 : 3mm/5mm
●插件性能 - 速度 5300cph / 节拍 0.68 sec/part / 重复定位精度 ±0.02mm
●工作头特性 - 工作头数量 6个 / 元件尺寸 40/80mm / 元件高度 35mm / 元件重量 Max.300g
●供料器数量 - 立式编带 20个 / 卧式编带 16 个 / 管状供料 16 个 / 盘装供料 4 个 / 震动盘供料 16个
●基本参数 - 机器功率 1.8KVA / 机器尺寸 97512951500mm / 机器重量 1000kg

产品规格书 : 高速异形插件机 680 / 680XL

单站自动化 > 灌封胶/白胶解决方案-

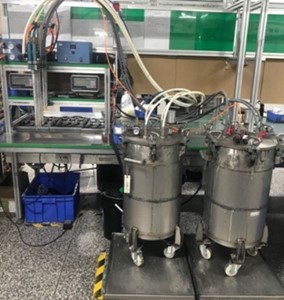

KD-0001自动灌封胶搅拌机

●触摸屏控制系统，一键操作简易方便；
●三角形刮片设计，保证料桶底部胶水无死角搅拌；
●采用大流量气动隔膜汞，抽胶速度快，噪音小；
●适用领域:各种A、B灌封胶⾃动搅拌与⾃动抽胶;

产品规格书 : KD-0001 视频演示: KD-0001

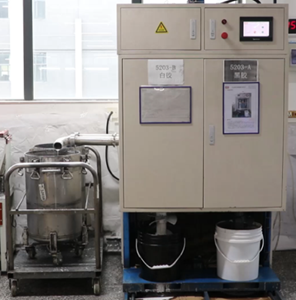

KD-0002自动灌胶机

●出胶比例监测功能，可调节出胶比例、出胶时间；
●余胶监测胶水重量(含盛胶桶)<40Kg , 红灯警示并伴有蜂鸣声；
●防凝固功能，防止长时间未使用导致混合管胶水凝固；
●适用胶水:有机硅胶、环氧树脂、聚氨酯、丙烯酸酯等双组份胶水；

产品规格书 : KD-0002 视频演示: KD-0002

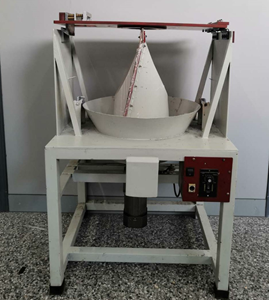

KD-0003自动刮胶机

●可设定刮胶时间、刮胶速度；
●刮胶条采用耐磨性软胶，有效的刮出料桶内部残胶；
●三面刮刀,可保障桶内壁全覆盖；
●以每桶25kg计，每桶约可归集0.76%残胶约190g 左右；

产品规格书 : KD-0003 视频演示: KD-0003

五轴視覺点胶机

●应用范围：点固定胶 / 底部填充 / 引脚包封 / 堆栈封装 / POP围坝填充 / 点红色胶 / FPC元器件补强
●点胶性能：速度 1.2秒/点 / 区域 350mm / 重复定位精度 ±0.02mm
●胶阀选择：可搭载气动喷射阀、压电阀、螺杆阀等
●設備參數：尺寸 W880D950H1520（mm）/ 设备重量 500kg

产品规格书 : 五轴視覺点胶机 视频演示: 五轴視覺点胶机

单站自动化 > 电气测试解决方案-

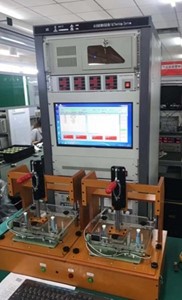

ATEQ1-0001 测试系统

●一键启动/停止/测试/结果显示于电脑屏幕，测试报表的储存；
●测试台数：左右两边双台测试，达到不间断测试，效率高；
● 测试范围：输入电压0~600VAC，带载功率0~6000W，输出电压0~500VDC；
●测试功能：空载、满载、过载、过压、过温短路、调节率、DALI、D2、三合一调光功能自动测试判定；
●适用领域：各式电源供应器及其他需电器功能测试相关产品；

产品规格书 : ATEQ1-0001 视频演示: ATEQ1-0001

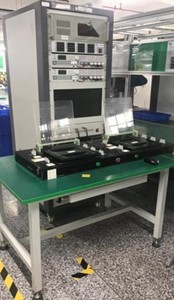

ATEQ4Q5-0001 测试系统

●集高压测试站与功能测试站为一体，节省人力增加效率；
●一键启动/停止/测试/结果显示于电脑屏幕，测试报表的储存；
●测试范围：输入电压0~600VAC，带载功率0~6000W，输出电压0~500VDC；
●测试功能：空载、满载、过载、过压、过温短路、调节率、DALI、D2、三合一调光功能自动测试判定；
●适用领域：各式电源供应器及其他需电器功能测试相关产品；

产品规格书 : ATEQ4Q5-0001 视频演示: ATEQ4Q5-0001

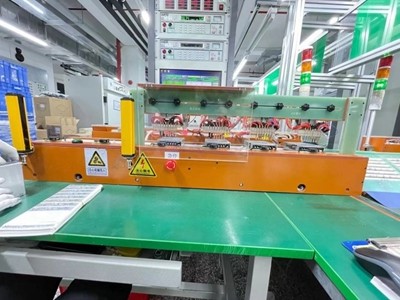

ATE-01导轨式电源测试治具

●雙工位協同作業，操作快捷方便;
●採用安全光柵及感應光眼模式啟動；
●急停後阻斷電氣安全防護；
●配置下料升降滑板；
●适用领域：各式电源供应器及其他需电器功能测试相关产品；

产品规格书 : ATE-01 视频演示: ATE-01

单站自动化 > 老化节能解决方案-

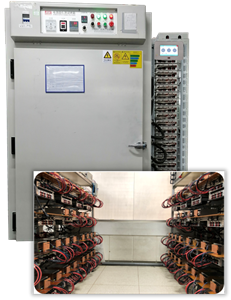

BI-0001 节能老化烘烤一体设备

●集成老化负载与烘烤箱于一体，可在烘烤过程同时进行产品老化测试;
●利用产品输出电流回馈输入机制，与传统烧机老化方式相比最高可节能90%;
●配置CMU2负载控制器，可下载老化参数即时上传老化测试数据到远端数据服务器;
●负载配置：ERS-1400/ERG-5000,单台4组输出；
●接线方式：采用快速顶针接头；

产品规格书 : BI-0001 视频演示: BI-0001

单站自动化 > 锁螺丝解决方案-

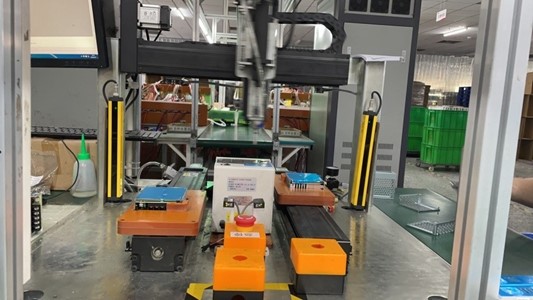

SM-400F通用型单站锁螺丝机

●设备操作简单，一键式启动，自动锁附;
●生产机型切换方便快捷，只需更换限位治具及调出作业程序即可;
●可嵌入流水线体串线使用，也可单机离线使用，调度灵活高效;
●示教方式：采用电脑教导作业程式与存储;

产品规格书 : SM-400F 视频演示: SM-400F

单站自动化 > 包装一体机解决方案-

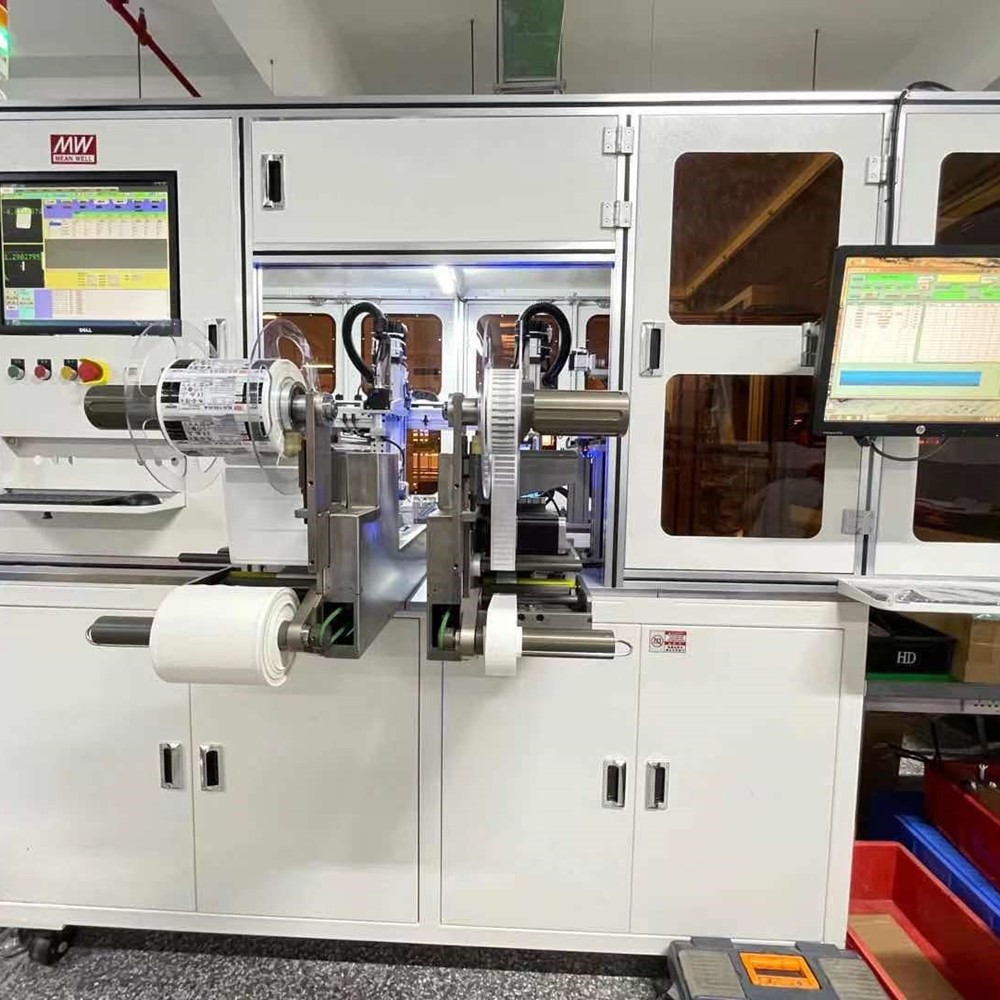

XLG-01包装一体机

●多任务位合并，一键操作简易方便；(涵盖铆压、耐压测试、ATE测试、贴规格贴纸、贴E号码贴纸、下机)
●标签采用CCD自动纠偏，避免频繁调试；
●贴标运动机构采用伺服模块方式，运行精度高；
●采用液压气缸做铆压设备，速度快，噪音小；

产品规格书 : XLG-01 视频演示: XLG-01

整线自动化 > SMT解决方案- SMT解决方案

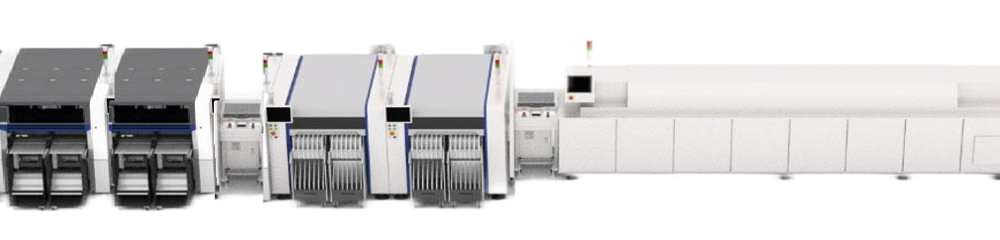

SMT 通用整线自动化

●灵活部署/行业标机/GPP全球项目伙伴；
*●适配组件：03015-W55L100mm；**
*●适配基板：5050-810742mm；*
●焊接工艺：纯锡膏/红胶+锡膏；
●适用领域：用于SMT生产全工艺；

产品规格书 : SMT 通用整線自動化 視頻演示: SMT 通用整線自動化

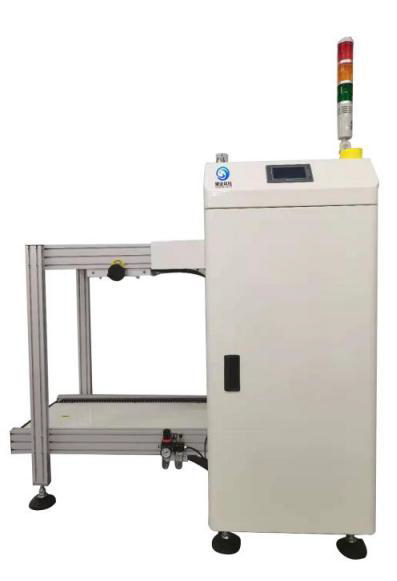

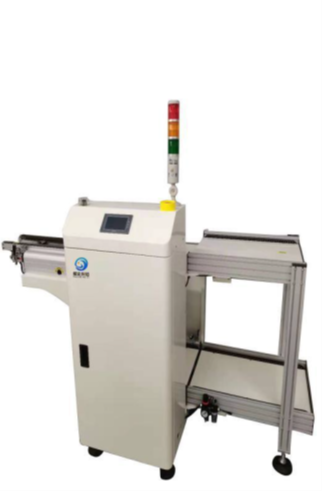

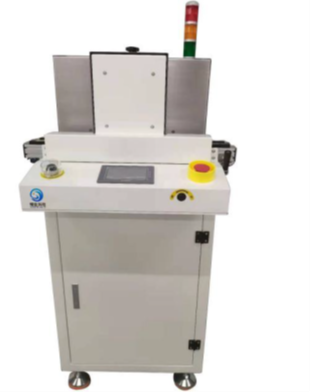

通用上板机

●SMT 生产线上自动化送板；
●使用三菱PLC 控制器，彩色智能人机画面；
●减速电机配合滚珠丝杆升降框架机构；
●故障文字及声光报警提示系统，便于操作维护；
●适用领域：用于SMT生产线上PCB 板自动上板操作；

产品规格书 : 通用上板机 视频演示: 通用上板机

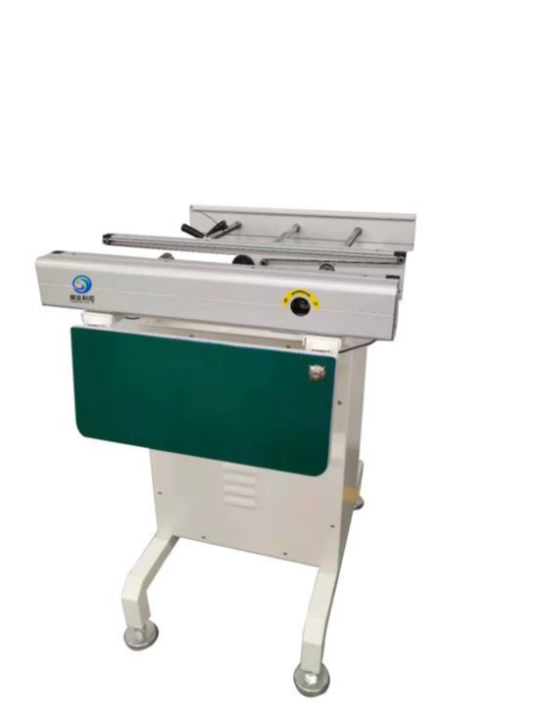

通用接駁台

●采用可编程PLC 工控板系统；
●全铝型材结构输送轨道，坚硬美观；
●滚珠丝杆调宽窄；
●中大力德电机；
●适用领域：用于SMT 生产线上PCB板暂停过渡；

产品规格书 : 通用接駁台 视频演示: 通用接駁台

通用叠板机

●使用可编程三菱PLC 工控板；
●彩色智能人机画面，一键切换轨道输送方向；
●输送轨道运用步进电机做动力，输送更具稳定平稳；
●故障文字及声光报警提示系统，便于操作维护；
●适用领域：用于SMT 生产线光板的上板操作；

产品规格书 : 通用叠板机 视频演示: 通用叠板机

通用收板机

●SMT 生产线上自动化收板；
●使用三菱PLC 控制器，彩色智能人机画面；
●减速电机配合滚珠丝杆升降框架机构；
●故障文字及声光报警提示系统，便于操作维护；
●适用领域：用于SMT生产线上PCB 板自动收板操作；

产品规格书 : 通用收板机 视频演示: 通用收板机

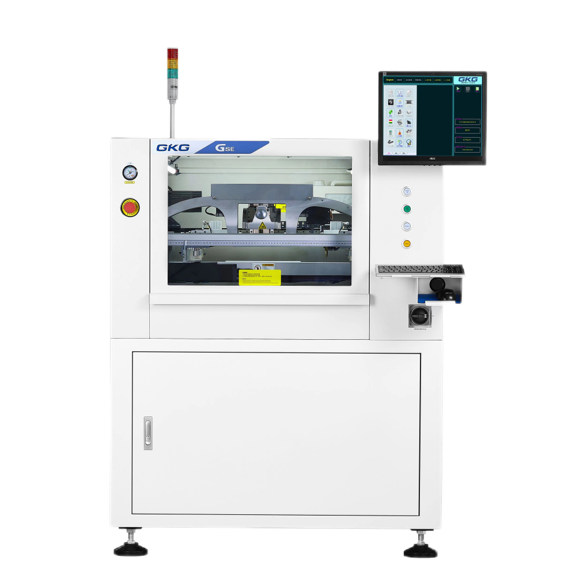

GKG-GSE全自动锡膏印刷机

●实现各种尺寸的网框的印刷，并可实现在生产过程中的快速更换机种；
●均匀的环形和高亮度的同轴光，配以均可无极调节的亮度功能；
●对偏移，少锡，漏印，连锡等印刷不良问题能快速检测，确保印刷品质；
●故障文字及声光报警提示系统，便于操作维护；
●适用领域：用于SMT生产线上PCB 板锡膏印刷操作；

产品规格书 : GSE全自动锡膏印刷机 视频演示: GSE全自动锡膏印刷机

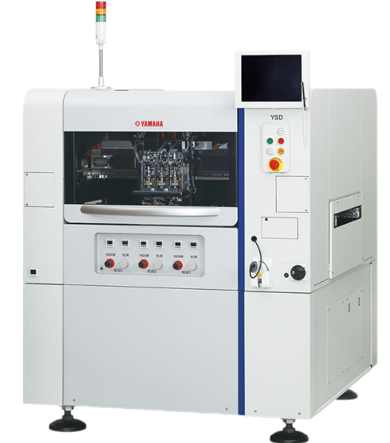

Yamaha-YSD高速点胶机

●实现高密度贴装的高速、高精度、稳定地点胶；
●非接触式点胶、直线涂胶等多功能化可满足多种用途；
●点胶速度 0.07sec/shot；
●点胶精度 ±0.05mm (µ＋3σ)；
●适用领域：用于SMT生产线上PCB板点胶工艺；

产品规格书 : YSD高速点胶机 视频演示: YSD高速点胶机

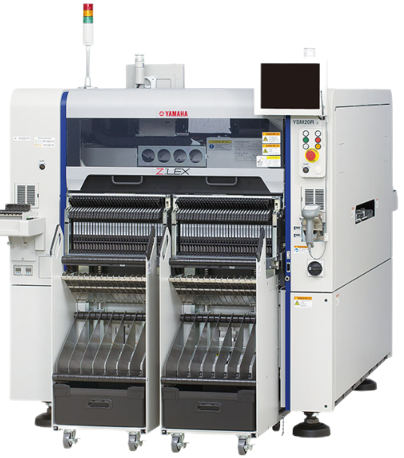

Yamaha-YSM20R高速貼片机

●高效大范围支持各式生产形态拥有同级产品中世界最快速型表面贴片机；
●卓越的安装性能 95,000 CPH（在Yamaha发动机定义的最佳条件下）；
●高度灵活的头和高效的转换操作确保了无缝的高混合生产；
●贴装精度 ±0.035mm （±0.025mm） Cpk≧1.0 （3σ）；
●适用领域：用于SMT生产线上PCB板贴装工艺；

产品规格书 : YSM20R高速貼片机 视频演示: YSM20R高速貼片机

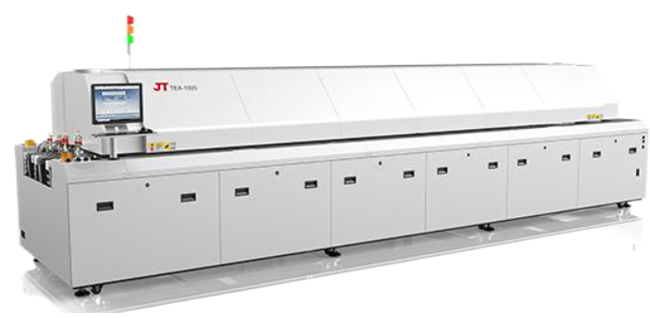

JT-TEA-800回流焊

●完全满足各种无铅焊接工艺要求；
●标准上8下8空气炉，热风管理系统使热风对流传导更高效热捕捉更快；
●PLC+PID闭环控制，性能稳定可靠，温度控制及曲线重复精度高；
●全模块化设计，维护保养方便快捷，减少维护时间及成本；
●适用领域：用于SMT生产线上PCB板焊接工艺；

产品规格书 : TEA-800回流焊 视频演示: TEA-800回流焊

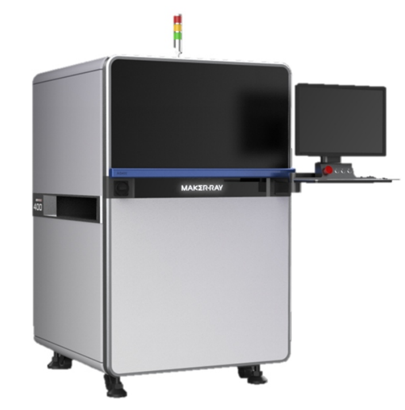

MAKERRAY-AIS401 SMT自动光学检测

●深度学习算法，基于大数据训练通用智能模型；
●智能识别搜索，一键查找已训练器件，可快速复制参数；
●精简编程流程，快速制版，支持自训练模式，可学习进化；
●自动识别条码，快速查询生产统计报表，远程查看追踪数据；
●适用领域：用于SMT生产线上PCB板aoi检测工艺；

产品规格书 : AIS401 SMTAOI 视频演示: AIS401 SMTAOI
